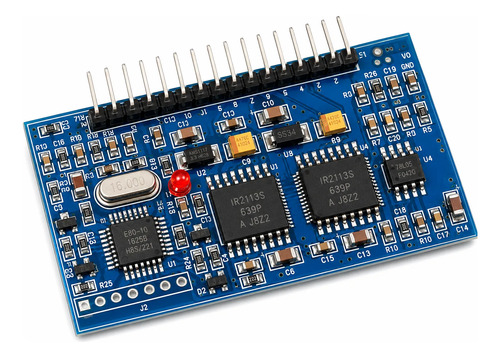

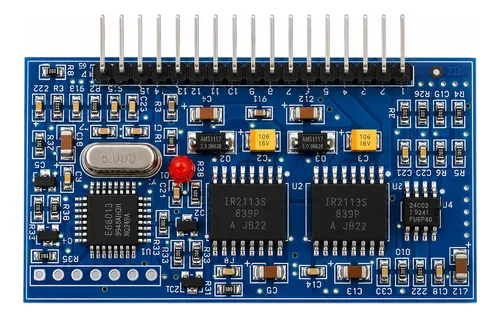

Controlador Inversor Senoidal Egs002 Eg8010 Irs2110 Irs2113

El EG8010 es un chip generador digital de onda sinusoidal pura, diseñado especialmente para inversores de potencia DC-AC. Integra control automático de tiempo muerto (dead time) para evitar conducción cruzada en los MOSFET, logrando una señal de salida más limpia y segura. Se utiliza principalmente en: - Inversores DC-DC-AC de dos etapas - Inversores DC-AC de una sola etapa con transformador de frecuencia de potencia - Sistemas de energía solar, UPS y conversores de potencia Gracias a su oscilador externo de 12 MHz, ofrece alta precisión de frecuencia y una muy baja distorsión armónica, generando una señal sinusoidal pura de 50 Hz o 60 Hz. El chip está fabricado con tecnología CMOS e integra internamente: - Generador SPWM sinusoidal - Control de tiempo muerto - Arranque suave (Soft Start) - Circuitos de protección - Comunicación serial RS232 - Interfaz para pantalla LCD 1602 - Características principales - Alimentación única de 5V - Configuración por pines de 4 modos de frecuencia de salida: - Onda sinusoidal pura fija de 50 Hz - Onda sinusoidal pura fija de 60 Hz - Frecuencia ajustable de 0 a 100 Hz - Frecuencia ajustable de 0 a 400 Hz Soporta modulación: - Unipolar - Bipolar Control de banda muerta (Dead Time) configurable: 300 ns, 500 ns, -1.0 µs, 1.5 µs - Oscilador externo de 12 MHz -Frecuencia portadora PWM de 23.4 kHz -Monitoreo y protección en tiempo real Permite supervisar: Voltaje Corriente Temperatura Incluye protecciones contra: Sobretensión Subtensión Sobrecorriente Sobrecalentamiento Arranque suave El pin de Soft Start permite configurar un tiempo de arranque gradual de aproximadamente 1 segundo, reduciendo picos de corriente al encender. Comunicación serial Dispone de interfaz serial para configurar externamente parámetros como: Voltaje de salida Frecuencia Otros ajustes del inversor Ideal para proyectos de inversores de onda sinusoidal pura de alto rendimiento.
