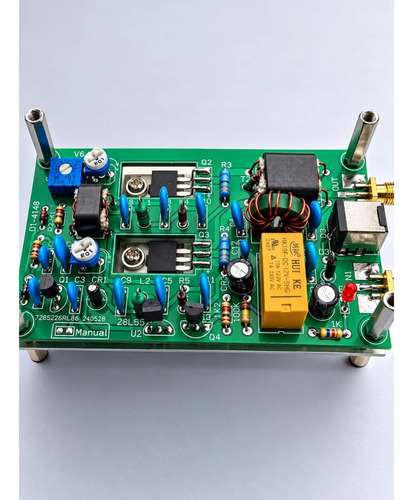

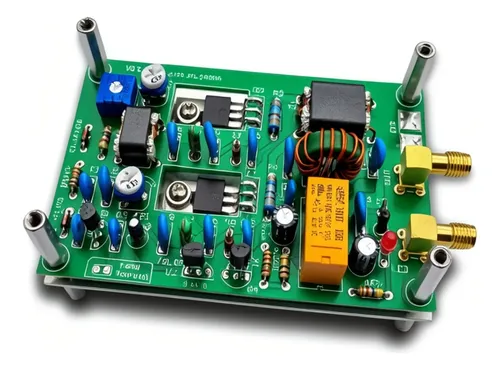

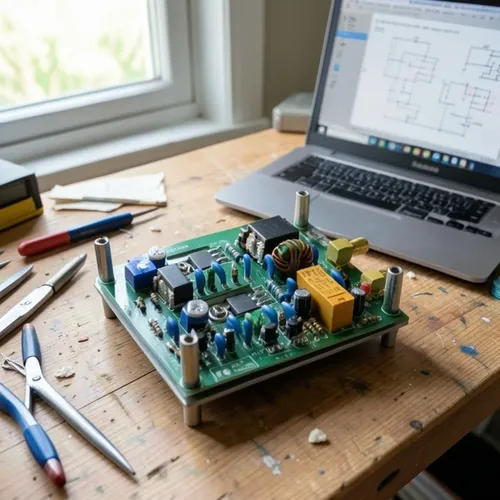

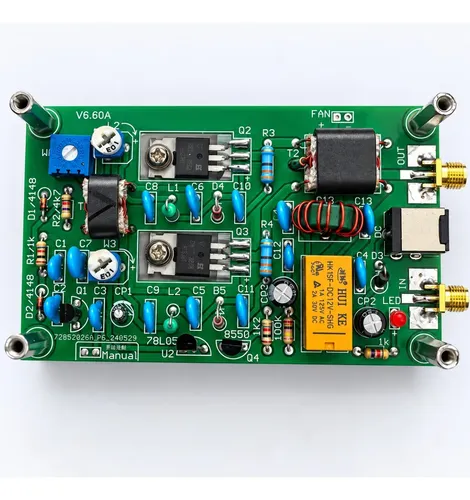

Módulo Amplificador De Potencia 30w Cw Ssb Radioaficionados

- Compex Sistemas - Compex Sistemas - Esta placa amplificadora de potencia está diseñada para aplicaciones de radioafición en bandas de onda corta. Su arquitectura permite un funcionamiento lineal optimizado para modos CW y SSB, garantizando una señal limpia en altas frecuencias. Es una solución técnica ideal para quienes buscan incrementar la potencia de salida de sus transmisores de manera eficiente. El circuito está montado sobre una PCB robusta con puntos de montaje para una instalación segura en gabinetes. Placa Amplificadora de Potencia RF 30W – 3 a 28 MHz – CW / SSB Placa amplificadora lineal de alta frecuencia diseñada para aumentar la potencia de transmisión en equipos de radioaficionados de onda corta. Está destinada exclusivamente a la amplificación de señales en CW y SSB (banda lateral única) dentro del rango de 3 a 28 MHz. Características principales Rango de frecuencia: 3 a 28 MHz Potencia de entrada: 0,1 a 3 W Potencia de salida máxima: hasta 30 W Alimentación: 13,8 V CC Corriente máxima aproximada: 6 A Modos compatibles: CW y SSB Conmutación TX/RX: automática Dimensiones de la placa: 60 × 100 mm Peso aproximado: 150 g Disipador de calor: incluido Ventilador: no incluido Potencia de salida La potencia obtenida depende de la frecuencia, la potencia de excitación y las condiciones de alimentación. Como referencia: Con aproximadamente 0,5 W de entrada (PIXIE): salida cercana a 10 W. Con aproximadamente 1,5 W de entrada (Frog Sound Kit): salida cercana a 30 W. Potencia máxima indicada: 30 W a 7 MHz con alimentación de 13,8 V. Refrigeración La placa terminada incluye disipador de calor, pero no incluye ventilador. Para funcionamiento normal y especialmente durante transmisiones prolongadas, se recomienda agregar refrigeración activa mediante ventilador. Conexión de alimentación – Versión A Esta publicación corresponde a la placa terminada con conector de alimentación CC tipo A. Medida del conector: 5,5 × 2,1 mm Polaridad: positivo (+) interno / negativo (-) externo. Importante Este producto está diseñado específicamente para aplicaciones de radioaficionados de onda corta en modos CW y SSB. No es adecuado para otros modos ni para aplicaciones diferentes a las indicadas. La disposición física de algunos componentes o conectores puede presentar pequeñas variaciones entre partidas, sin afectar el circuito ni su funcionamiento. Se recomienda utilizar una fuente de alimentación de 13,8 V capaz de entregar la corriente necesaria y asegurar una refrigeración adecuada durante el funcionamiento. Aclaración sobre soporte técnico La publicación corresponde únicamente a la venta del producto. No realizamos soporte técnico, asesoramiento para instalación, configuración, modificación, reparación ni puesta en funcionamiento. Se recomienda la compra a usuarios que cuenten con los conocimientos técnicos necesarios para su correcta conexión y utilización. NO REALIZAMOS ASESORAMIENTO Contenido: 1 placa amplificadora RF terminada de 30 W con disipador y conector de alimentación CC tipo A. Ventilador y fuente de alimentación no incluidos. - CompexSistemas - CompexSistemas - CompexSistemas - CompexSistemas - - Realizamos factura A o B - Podes retirar tus compras cerca de la estación de San Antonio de Padua. - Realizamos envíos a todo el Pais!!
