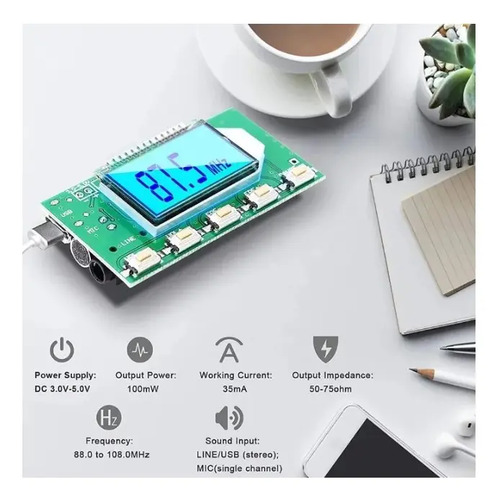

Modulo Transmisor Fm Dsp Pll 87-108mhz Con Display 100mw Diy

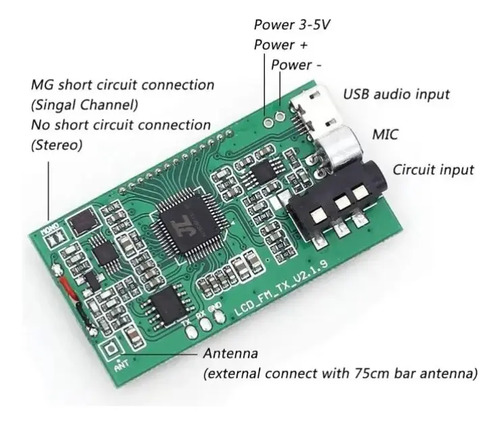

TRANSMISOR DE FM PLL 87-108MHz - Potencia de salida: 100mW - Rango de respuesta de frecuencia de audio: 50Hz-18KHz - Frecuencia de transmisión: 87,0 MHz-108,0 MHz - Paso de ajuste de frecuencia: 0,1 MHz/veces (presione brevemente la tecla); 1,0 MHz/veces (presione la tecla durante mucho tiempo) - Modo de modulación: FM estándar - Pista de sonido: canal LINE/USB (estéreo); canal MIC (canal único) - Ruido equivalente: 30dB - Voltaje de la fuente de alimentación: DC 3,0 V-5,0 V - Corriente de funcionamiento: 35mA - Antena adaptativa: Antena de barra de 75cm Frecuencia inalámbrica FM - Transmisión de audio USB PC - Micrófono inalámbrico - Fuente de alimentación: El puerto correspondiente del módulo "-", "+" conecta respectivamente el polo negativo de alimentación (batería) y el polo positivo. La fuente de alimentación se recomienda usar una batería u otra fuente de alimentación estabilizada. No utilice una fuente de alimentación sin filtro (como un cargador de teléfono móvil de baja calidad y otra fuente de alimentación conmutada), de lo contrario la interferencia de la fuente de alimentación afectará el funcionamiento normal del módulo. El voltaje normal de trabajo de este módulo es de 3,0-5,0 V, Y el voltaje de la fuente de alimentación no debe exceder este rango. - Botones: Volumen +/- : volumen de presión corta +/- 1, presión larga continua +/-. - Frecuencia +/- : frecuencia corta +/-0,1 MHz, larga según continuo +/ -1MHz. - Silencio: pulsación corta para cambiar el silencio/no silencio. - Antena: El Puerto ANT se utiliza para conectar la antena FM. Para transmitir mejor la señal FM, se recomienda extender la antena con una longitud de 75cm. Y la antena está lo más cerca posible sin obstrucción. (ANTENA NO INCLUIDA, PUEDE USAR UN PEDAZO DE CABLE O ANTENA ADECUADA PARA SU USO EN FM) - Conexión de audio USB: Si desea iniciar la función de transmisión de audio USB de este módulo, debe conectar el cable USB al ordenador. El Puerto USB es compatible con el teléfono móvil común, por lo que puede usar el cable USB para conectar el módulo y el ordenador. Debido a que el USB del ordenador viene con salida de 5V, la conexión USB se puede utilizar para suministrar energía al módulo directamente. Después de conectarse al USB del ordenador, el módulo entrará automáticamente en el modo de transmisión de audio del PC, la pantalla LCD mostrará el PC, el terminal del ordenador instalará el controlador automáticamente, Y el módulo se llamará dispositivo de tarjeta de sonido "CD002". Habilite este dispositivo de audio "CD002" en la configuración de voz del ordenador. El audio del sistema informático se puede transmitir a través de este módulo por FM. Cuando la radiofrecuencia se ajusta a la frecuencia de este módulo, se escuchará el audio del sistema del terminal del ordenador. - Conexión de audio LINE: Si necesita este canal de línea de módulo (entrada de línea) como fuente de emisión de sonido, inserte un extremo de la línea de audio en el conector de audio de 3,5mm del módulo, inserte el otro extremo en su dispositivo de audio (como el orificio de los auriculares del teléfono móvil), El módulo cambia automáticamente al inicio del canal LINE de fuente de audio como FM. La radio FM cercana se puede escuchar desde el teléfono móvil siempre que esté sintonizada a la misma frecuencia que el módulo. - Micrófono inalámbrico FM: Si necesita que se inicie el micrófono de este módulo, extraiga el cable LINE y el cable USB (LINE y USB no están conectados). El módulo se transfiere automáticamente al canal MIC como la fuente de audio de transmisión de FM. Este módulo está equipado con un micrófono Electret de alta sensibilidad, que se puede utilizar en micrófonos inalámbricos, monitoreo de madre-bebé, etc. Nota para ajustar el volumen de este módulo para lograr el efecto óptimo de captación de sonido cuando se usa. - Configuración definida por el usuario: Cuando la alimentación esté apagada, presione el botón "FRE-" y "FRE +" al mismo tiempo para iniciar. B1 indica siempre brillante. B0 indica que la luz de fondo está cerrada durante 20 segundos y la configuración de restablecimiento surte efecto (el valor predeterminado de fábrica es de 20 segundos de retraso de luz de fondo). - Iniciar/cerrar la banda de radiofrecuencia del campus Cuando la alimentación esté apagada, pulse VOL +,VOL-y encienda. Pantalla LCD C1, lo que significa iniciar la transmisión del campus. C0 significa cerrar la banda de radiofrecuencia del campus. Establecido para que surta efecto después de reiniciar. (El valor predeterminado de fábrica es cerrar la banda de radiofrecuencia del Campus). - Configuración del modo de transmisión ESTÉREO/MONO La parte posterior del módulo tiene dos juntas de soldadura M,G. La conexión corta es el lanzamiento monofónico. Desconectar estos dos puntos es el lanzamiento del sistema estéreo (el valor predeterminado de fábrica es el lanzamiento del sistema estéreo). Nota: el sistema estéreo debe satisfacer la entrada a la fuente de audio del módulo es estéreo y la radio también es estéreo para lograr el efecto estéreo. Cuando se utiliza una radio de un solo altavoz (monofónico) o una entrada a la señal de audio del módulo como mono, no hay estéreo. Uso de la atención: - Está estrictamente prohibido que el voltaje de la fuente de alimentación exceda el rango de voltaje de la fuente de alimentación de este módulo. - No toque la parte posterior del módulo cuando esté en funcionamiento, para no afectar el funcionamiento normal de este módulo o causar un cortocircuito en el módulo. - Configuración del usuario (consulte lo anterior): Este módulo puede establecer el estado de retroiluminación y si se escucha la banda de radiofrecuencia del campus de acuerdo con el uso específico del usuario. MEDIDA: 5CM X 2,5CM Realizamos Factura A
